이번 시간엔 도면 테두리 그리기 및 선 색 정하는 것 관련해서 함께 차근차근 해볼게요.^^

먼저 자격증 시험을 볼 때 먼저 체크해야 할 사항을 보면,
1) limits 설정 (사이즈 지정)
2) Layer 설정
3) 문자 셋팅

1) limits 설정 (A2 사이즈로 그린 후, A3로 출력)
- 형식 탭의 > 도면 한계 선택 (또는 명령어 limits ENTER)
- A2 사이즈이기에 : 0,0  ENTER / 594,420  ENTER
- Z  ENTER > A  ENTER (화면전체보기)

2) Layer 설정
- 맨 위 진회색 오른쪽 도구막대 > 특성 끄기
- 도면층 특성 관리자 에서 셋팅해주기 (Layer)
- 신규 레이어 생성 8개 (이름 먼저 생성 > 선종류 및 색상 변경)

그림을 보고 하나씩 살펴보면,
- 윗부분의 Layer 선택 > 신규 생성 > 각각 이름을 먼저 써 줍니다. (총 8개)
- 그 후 색상에서 9개 색상 중 해당하는 선의 색을 지정해주고,
- 선종류를 변경해 줍니다. (선종류 변경의 경우: C / P / Y 그림과 같이 변경)

1)과 2)까지의 셋팅을 하고, 도면 테두리를 그려볼게요.

도면 테두리 그리기

1. 직사각형 그리기: 0,0  ENTER @594,420  ENTER
2. Offset: O  ENTER 거리(10)  ENTER 객체 선택후 안쪽 클릭
3. line 으로 중심마크 그리기: 세모뜨는 곳 중심 찍어(OSNAP 및 직교F8 켜고) 15  ENTER X 4곳

그러면 아래와 같이 도면 테두리가 보입니다. 제일 큰 직사각형이 종이의 크기, 그 안쪽 직사각형이 그릴 도면의 테두리 설정한 라인 및 중심 마크가 됩니다.
가장 바깥쪽 테두리는 삭제하고, 도면 테두리와 중심마크의 색상을 아까 설정한 Layer로 변경합니다.
1) 도면 테두리: B(Cyan)
2) 중심마크: G

그리고 받은 도면을 본 후 스케일을 활용해서 길이를 재어 캐드 도면으로 객체 1번~5번까지 그려줍니다.
도면을 보고, 도면 테두리 바깥쪽 빈곳에 객체 별로 평면도, 정면도, 우측면도 라인맞춰 그린 후,
이동 시킬 객체 선택 > 마우스 오른쪽 Move(이동) 선택 > 기준점 잡고 이동시키기로 도면 테두리 안으로 옮기기
★ 스케일 1/100m 사용

★ Explode 객체 분해해줌 (Offset 전 사용)
Offiset 평면도에서 정면도 쪽 그려줄 때 Offset > T(통과점) 한 후 해당하는 선 선택 후 위 평면도의 점 찍어주면 아래 그려짐 (Trim 안해도됨)
★ Copy (명령어: co): 복사
★ Stretch 신축: 길이 늘릴부분 아래쪽만 크게 잡아 선택후, 직교 켜고, 3(늘릴길이) 쓰고 엔터

★ L 자로 그려 반을 그린 후, 모따기(원통형의 경우, 모따기 후 라인 그려주기) 다 하고,
Mirror, Offset, Trim 활용
★ 머리가 큰쪽을 좌측에 (나사 등 표현시)
★ Offset 명령 후, ENTER ENTER하면 다시 길이 기입하고, 다음 Offset 이어서 할 수 있음

★ 나사 치수 말할 땐 M10 등 M 붙여서 말하기
★ 나사 그릴 때 지름값이 1/10 간격으로 두 번째 라인 그리기(나사규격에 그렇게 되어있음)
★ 나사 각도는: 60도, -60도 / 30도, -30도
★ 구성선(Xline) A(각도) 엔터 > -30도 엔터
★ 객체 여러개로 만들지 않기. 최소한으로 하기
★ 해치: ANSI 37로 머리부분 1/3 정도 잡고 채워주기 (위 그림 참고)
★ Line Type Scale (LTS) 0.3 엔터

★ 끊기 도구막대 (break)
센터라인 위 찍고, 반시계방향으로 센터라인 왼쪽 찍어주면 나사 표시 됨
바깥쪽 끊으면: 구멍에 나사
안쪽 끊으면: 축에 나사
★ 도면에서 원은 반드시 중심선(+) 있어야


★ 자른 면 해치 그릴 때: 스플라인(자유선) 점 3번정도 찍어주고, 엔터 3번 > 해치 31번 선택후 확인

평면도, 정면도, 우측면도 다 그린 후 색변경
1. 객체 전체 외형선: G
2. 중심선: Center (Red)
3. 숨은선: Y (안보이는 선)

그림그리기 다 끝났으면
명령어 len (Lengthen) 센터라인 다 연장 (센터라인 클릭 클릭 해주면 늘어남)
len ENTER > de ENTER > 5 ENTER > 객체 선택 (클릭 클릭)

오늘은 지난 시간에 이어, 지난 시간에 배운 Line, Offset, Circle, Trim 및 새로운 툴 Array, Mirror, Chamfer, Fillet 를 배워보고, 이 툴들을 활용하여 연습해 보겠습니다.^^

먼저, 도면을 그릴 때 제일 먼저~!

1. 사이즈 조정 (명령어 Limits 이용)
혹시 기억이 잘 안나실 경우, 아래 포스팅의 큰 2번의 1)번 참고 하세요.^^
https://url.kr/59m7jn

2. 센터 라인 그리기 : 가로 세로 및 센터가 되는 원 등을 그리기
사이즈 셋팅 후, 센터 라인을 먼저 그려줍니다. (Line, Circle 툴 활용)

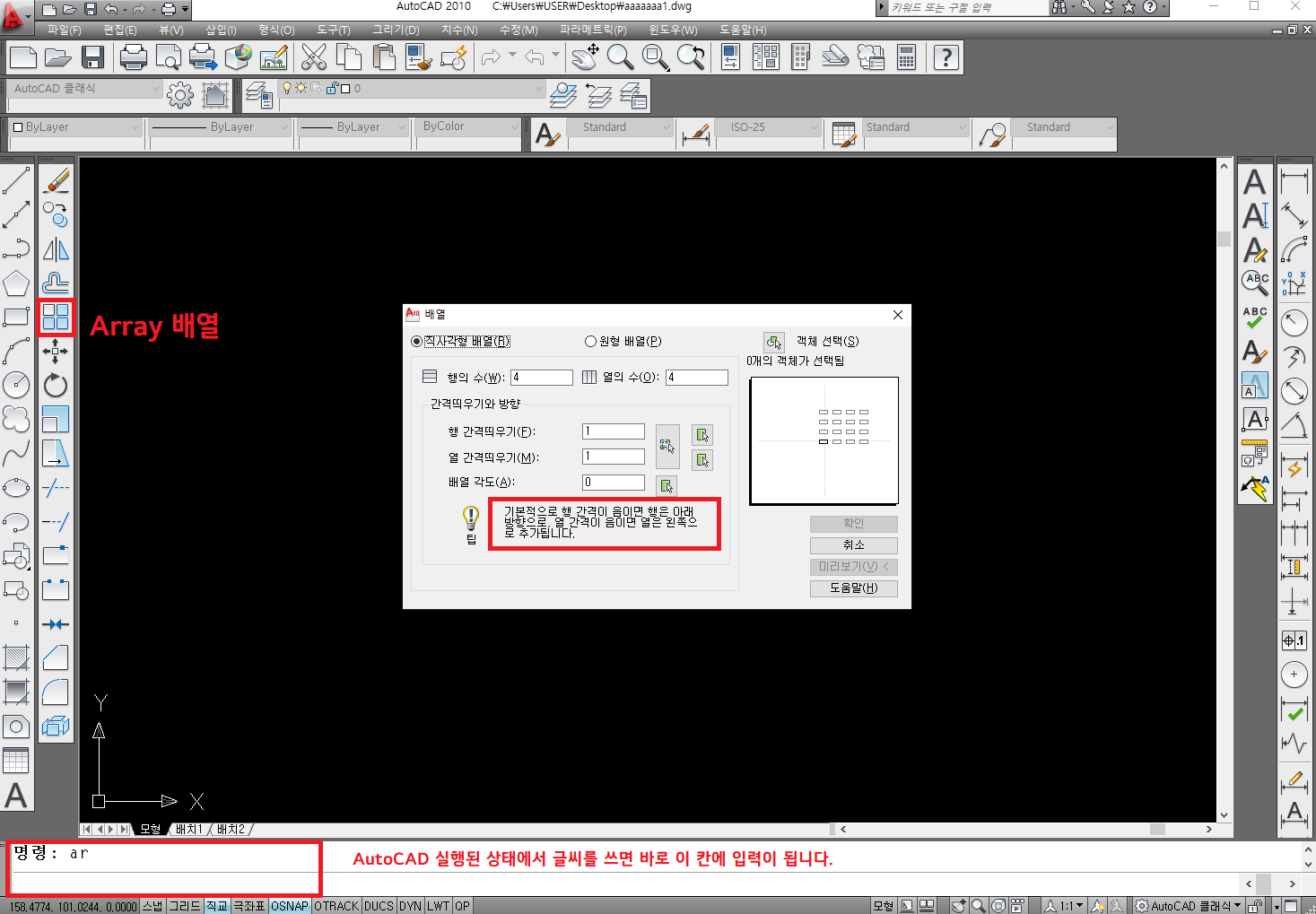

1) Array 배열 (아래 그림의 4각형 4개 있는 도구막대 또는 ar Enter)



ar Enter

직사각형 배열 또는 원형 배열 중 선택 > 객체선택 (선택 후 Enter)

1) 직사각형 배열의 경우: 간격띄우기와 방향(+,-로) 설정

2) 원형 배열의 경우: 중심점 찍고, 각도 선택

개체수 선택 후 Enter



[연습] 바둑판처럼 50x50 (정사각형 간격 10)

정사각형하나 그리고 (직사각형 툴 이용하여 명령어 @50,50 Enter)

ar Enter >

직사각형 배열 선택 >

객체 선택 > 행의 수 및 열의 수 기입

간격띄우기: 물체 길이 + 사이 간격 포함하여 입력 (예:50+10=60) Enter



★ 가로행 세로열

★ PCD : 다른 원의 센터가 되어 주는 원

★ 같은 작업 반복 시 오른쪽 마우스 클릭 > 반복 선택

★ 원과 원 등 경사진 도형 Line 이어 줄 때 Shift+오른쪽 마우스 > 접점

★ 인쇄시 중복된 선 라인 없도록 주의 (Mirror 객체 선택 시 중앙기준선 잡지 않기 등)







2) Mirror (대칭) (그림의 Mirror 아이콘 선택 또는 mi Enter)



먼저 ①번 물체를 그린 후, mi Enter

객체 선택 (선택 후 Enter)

대칭할 기준선 양끝점 (2개) 찍어주기

원복 객체 지우시겠습니까? N Enter (기본값 N로 되어 있기에, 원본 객체를 지우지 않을 경우 그대로 Enter하면 됨)



3) Chamfer 모따기

C2 C3 (C는 45도 각도, 숫자는 2mm, 3mm 등 길이 표기)

chamfer Enter

d(길이) Enter

길이 Enter 길이 Enter

한쪽 선 선택, 다른선 선택 Enter

★ 원통일 때 모깎기 후 위아래 선 꼭 연결 (안할 경우 판대기에 모따기한 꼴)

★ 명령어 칸의 내용 잘 읽어보며 진행



4) Fillet 모깎기 ( 그림의 Fillet 아이콘 선택 또는 명령어 F Enter)

r(radius) Enter

3 Enter

객체의 선 선택 2개



★ Mirror 도구 쓸 때 중앙선(센터라인) 잡으면 안됨.

★ 그릴 때 선이 중복되지 않게 주의 (Offset, 선 연장 등 할 때)





5) 치수





맨 오른쪽 치수도구 막대 꺼내

치수스타일 클릭 > 재지정 >

1) 선 탭 : 치수선, 치수보조선 빨강 / 가는 실선

2) 기호 및 화살표 : 닫고채움/ 닫고채움/ 화살표크기 3

3) 문자 : 노랑 / 3.5 치수선에 정렬 / 문자높이 3.5

4) 맞춤 전체 축적 사용

5) 1차단위 : 소수점 첫째자리 / 각도도 소수점 첫째자리

현재로 설정 클릭

닫기 클릭



★ 치수표시시 두 끝 꼭지점 선택후 처음 뗄 때 명령어 15(거리) 엔터



★ 치수에 파이 기입할 때 :

1) 하나씩 선택시: 명령어 ddedit Enter

%%c > 파이 > 확인 클릭

2) 여러개 선택시: 치수숫자 다 선택 후 Ctrl+1 (동시에 누르기)

1차단위 > 치수 머리말에 %%C  Enter



★ 불분명한 치수는 괄호로 표기 : ddedit 숫자 선택후 괄호넣기 (111)



★ 작업자 입장에서 도면 그리기 (정확하게)

★ 각도 기입시엔  shift %%d



[연습] 태극기 그리기 (Array, Offset, Mirror, Trim 활용)





1) 사각형 그리고, 가로 세로 중심선 그리기

2) 지름 200의 원 그린 후, 각도 확인 후 Line 그리고 2개의 작은 원 그리고, Trim

3) 4괘, 건곤감리 그리기 (리부터 그린 후, 오른쪽 Mirror, 위쪽으로 Mirror 하기)

4) 태극기 테두리 부분 위쪽 1개, 옆쪽 1개 그린후 Array로 넉넉하게 그린 후 > Trim 하고, 맞은편 부분 Mirror로 하기

★ circle 2p dP: @30<0 / 열간격 15

3D 프린트 모델링을 들어가며 빼놓을수 없는 과정이 바로 2D AutoCAD 이겠죠?
이미 건축, 토목, 제품, 조선 등 아주 다양한 산업 분야에서 활용되고 있는 AutoCAD Program으로 2D 설계 디자인을 하나씩 따라해보며 배워 볼까요? ^^

Auto CAD 2D 도면 들어가며,
기본적인 셋팅 및 툴바에 대해 알아보는 시간을 가져보겠습니다.

1. Setting
도구막대 정리
위 회색 부분에 마우스 커서를 두고 > 마우스 오른쪽 클릭 > AutoCAD >
그리기 / 수정/ 치수/ 문자도구막대 /도면층(Layer) / 특성(3d 2d로 가져올 때 레이어층 색깔 설정) 선택해주고
작업하기 편한 위치에 놓기 (보통 그림과 같이)

옵션에서 작업하기 편하게 설정하기

도면 아무곳에 마우스 커서 두고 > 마우스 오른쪽 클릭 > 옵션 선택
- 화면표시 탭 > 도구막대 큰버튼 사용
- 색상: 2D 모형공간 검정, 명령행 흰색 / 적용 > 확인
등으로 본인이 작업하기 편하게 환경을 설정해 둡니다.^^

2. 작업을 시작하며

1) 도면 사이즈 선택
도면 그릴 때 먼저 해야할 것이 도면의 사이즈를 선택하는 것~!! 보통 위의 셋팅은 기본적으로 이미 되어있을 거기에, 작업을 들어갈 때는 도면 사이즈 설정부터 하시면 됩니다. AutoCAD를 열고 명령어를 입력하면 맨 아랫쪽에 명령: 으로 써있는 곳에 나타납니다. 사이즈 설정시 먼저, limits(도면 한계 in 형식 탭)를 쓰고 키보드의 Enter, 그러면 처음 나오는 곳에 왼쪽 아래 부분을 0,0(X,Y순)으로 쓴 후 Enter, 두번째 나오는 곳에 오른쪽 윗부분 한계를 셋팅하는데, A3로 할 경우 420,297 쓰고 Enter. 마지막으로 전체를 볼 수 있게 명령어 z(zoom) Enter, a(all) Enter 하여 셋팅합니다.

★ 도면 사이즈 설정:
명령어 limits Enter
0,0 보통 그대로 두면 됨 Enter
A3로 할 경우 420,297 Enter
z(zoom) Enter a(all) Enter

★ 명령어 마친 후 ESC 눌러 종료시킨 후 새로운 명령어 입력
★ 전체 지우기 명령어: e Enter > all Enter > Enter
★ F8: 직교 설정 (수직 수평으로 가이드 되도록, AutoCAD 화면 맨 아랫쪽에서도 선택 가능)

2) 기본 툴
오늘은 기본 작업들을 할 수 있는 몇가지 툴들에 대해 알아보겠습니다~!

1. Line (위 그림의 1번 선택 또는 명령어 L Enter)

a. 극좌표: 거리 알고, 각도 알 때
길이 명령어 (@길이<각도) Enter
예) @100<90 Enter / @100<0 Enter / @100<270 Enter / @100<180 Enter하면: 길이 100 정사각형이 그려집니다.

b. 상대좌표: x, y, –x(왼쪽으로 가는 방향), –y(아래쪽으로 가는 방향)
@x길이,y길이 Enter
예) y축부터 갈 경우 @0,100 Enter / @100,0 Enter / @0,-100 Enter / @-100,0 Enter 하면: 길이 100 정사각형이 그려집니다.

2. 직사각형 (위 그림의 2번 선택 또는 명령어 Rec Enter)

도면 위 점하나 찍고 > 명령어 @가로길이,세로길이 Enter

3. 원(Circle) (위 그림의 3번 선택 또는 명령어 c Enter)
가로 세로 기준선(+) 그리고, 가운데 점 찍고 >
반지름(R)값 일 경우: 숫자입력 후 Enter
지름값(Ø:파이) 일 경우: 명령어 d Enter 숫자 Enter > 명령어 입력 부분을 읽어보면, 3점은 3p, 2점은 2p, T 중에 고를 수 있음.
★ 3p일 경우,
정사각형 하나 그린 후 >
3p Enter >
shift 누르면서 마우스오른쪽 (OSNAP, 캐드창 아래쪽에도 있음)
중간점 선택 >
3점 찍어주면 정사각형 안으로 원 완성
★ 2p의 경우
3p Enter >
shift+마우스 오른쪽
교차점 선택
정사각형의 마주보는 꼭지점 2곳 선택하면 정사각형 밖으로 원 완성
★ 접선 접선 반지름(Ttr) 의 경우
t Enter >
접선, 접선 선택 후 반지름 길이 입력 후 Enter

4. Offset 간격띄우기 (위 그림의 4번 선택 또는 명령어 o Enter)
거리 입력 : 예) 10 Enter >
선 선택후, 오른쪽 공간에서 클릭 하면 오른쪽으로 간격 10 떨어져서 그려짐. (왼쪽의 경우, 선 선택 후 왼쪽 공간에서 클릭)

5. Trim 자르기 (위 그림의 5번 선택 또는 명령어 tr Enter)
전체선택(점선으로 바뀐 거 확인후) Enter >
자르고자하는 부위 클릭 Enter >
★ 전체 선택시 왼쪽에서 오른쪽으로 잡으면 다 들어온 것만 잡히고, 오른쪽에서 왼쪽으로 잡으면 걸리는 선들 다 잡힘

★ 위 그림의 원과 원 사이 이어주는 circle의 경우,
c Enter > 2 접점 찍어주기 (센터라인 바깥쪽 찍으면 볼록하게, 안쪽 찍으면 오목하게 그려짐)

★ 원 등의 양쪽 Line으로 잡을 때 Shift+마우스 오른쪽 접점 클릭후 점 찍어서 연결
★ 센터 라인은 남겨두기

위 그림의 6번~7번은 치수를 기입할 때 사용하는 툴입니다. (순서대로, 직선, 사선, 반지름, 지름, 각도)

★ 아래 예제의 측면도의 경우 외곽 그린 후, 명령어 o(Offset) Enter > t(통과점) Enter > 길이 동일한 선 선택 후, 위의 평면도에서 접점 선택

누군가에게 도움이 되길 바라는 마음으로, 최대한 쉽게 하나씩 따라하면서 해볼 수 있게 정리해 보았습니다.
개인적으로 초반에 어떤 프로그램이든 배우기 시작할 때에는 툴바도 하나씩 다 눌러보고, 마우스 버튼도 다 눌러보면서 재밌게 탐구해 나가는 자세도 좋을 것 같습니다~! ^^
