[3D 프린팅 모델링] 2D 설계디자인 AutoCAD 하나씩 따라하기 2

오늘은 지난 시간에 이어, 지난 시간에 배운 Line, Offset, Circle, Trim 및 새로운 툴 Array, Mirror, Chamfer, Fillet 를 배워보고, 이 툴들을 활용하여 연습해 보겠습니다.^^

먼저, 도면을 그릴 때 제일 먼저~!

1. 사이즈 조정 (명령어 Limits 이용)
혹시 기억이 잘 안나실 경우, 아래 포스팅의 큰 2번의 1)번 참고 하세요.^^
https://url.kr/59m7jn

[3D 프린팅 모델링] 2D 설계디자인 AutoCAD 하나씩 따라하기

2. 센터 라인 그리기 : 가로 세로 및 센터가 되는 원 등을 그리기
사이즈 셋팅 후, 센터 라인을 먼저 그려줍니다. (Line, Circle 툴 활용)

그러면 이제 새로운 도구(툴, Tool)들을 하나씩 살펴 보겠습니다~!

1) Array 배열 (아래 그림의 4각형 4개 있는 도구막대 또는 ar Enter)



ar Enter

직사각형 배열 또는 원형 배열 중 선택 > 객체선택 (선택 후 Enter)

1) 직사각형 배열의 경우: 간격띄우기와 방향(+,-로) 설정

2) 원형 배열의 경우: 중심점 찍고, 각도 선택

개체수 선택 후 Enter



[연습] 바둑판처럼 50x50 (정사각형 간격 10)

정사각형하나 그리고 (직사각형 툴 이용하여 명령어 @50,50 Enter)

ar Enter >

직사각형 배열 선택 >

객체 선택 > 행의 수 및 열의 수 기입

간격띄우기: 물체 길이 + 사이 간격 포함하여 입력 (예:50+10=60) Enter



★ 가로행 세로열

★ PCD : 다른 원의 센터가 되어 주는 원

★ 같은 작업 반복 시 오른쪽 마우스 클릭 > 반복 선택

★ 원과 원 등 경사진 도형 Line 이어 줄 때 Shift+오른쪽 마우스 > 접점

★ 인쇄시 중복된 선 라인 없도록 주의 (Mirror 객체 선택 시 중앙기준선 잡지 않기 등)





50X50 정사각형으로 Array 연습



2) Mirror (대칭) (그림의 Mirror 아이콘 선택 또는 mi Enter)



먼저 ①번 물체를 그린 후, mi Enter

객체 선택 (선택 후 Enter)

대칭할 기준선 양끝점 (2개) 찍어주기

원복 객체 지우시겠습니까? N Enter (기본값 N로 되어 있기에, 원본 객체를 지우지 않을 경우 그대로 Enter하면 됨)



3) Chamfer 모따기

C2 C3 (C는 45도 각도, 숫자는 2mm, 3mm 등 길이 표기)

chamfer Enter

d(길이) Enter

길이 Enter 길이 Enter

한쪽 선 선택, 다른선 선택 Enter

★ 원통일 때 모깎기 후 위아래 선 꼭 연결 (안할 경우 판대기에 모따기한 꼴)

★ 명령어 칸의 내용 잘 읽어보며 진행



4) Fillet 모깎기 ( 그림의 Fillet 아이콘 선택 또는 명령어 F Enter)

r(radius) Enter

3 Enter

객체의 선 선택 2개



★ Mirror 도구 쓸 때 중앙선(센터라인) 잡으면 안됨.

★ 그릴 때 선이 중복되지 않게 주의 (Offset, 선 연장 등 할 때)





5) 치수

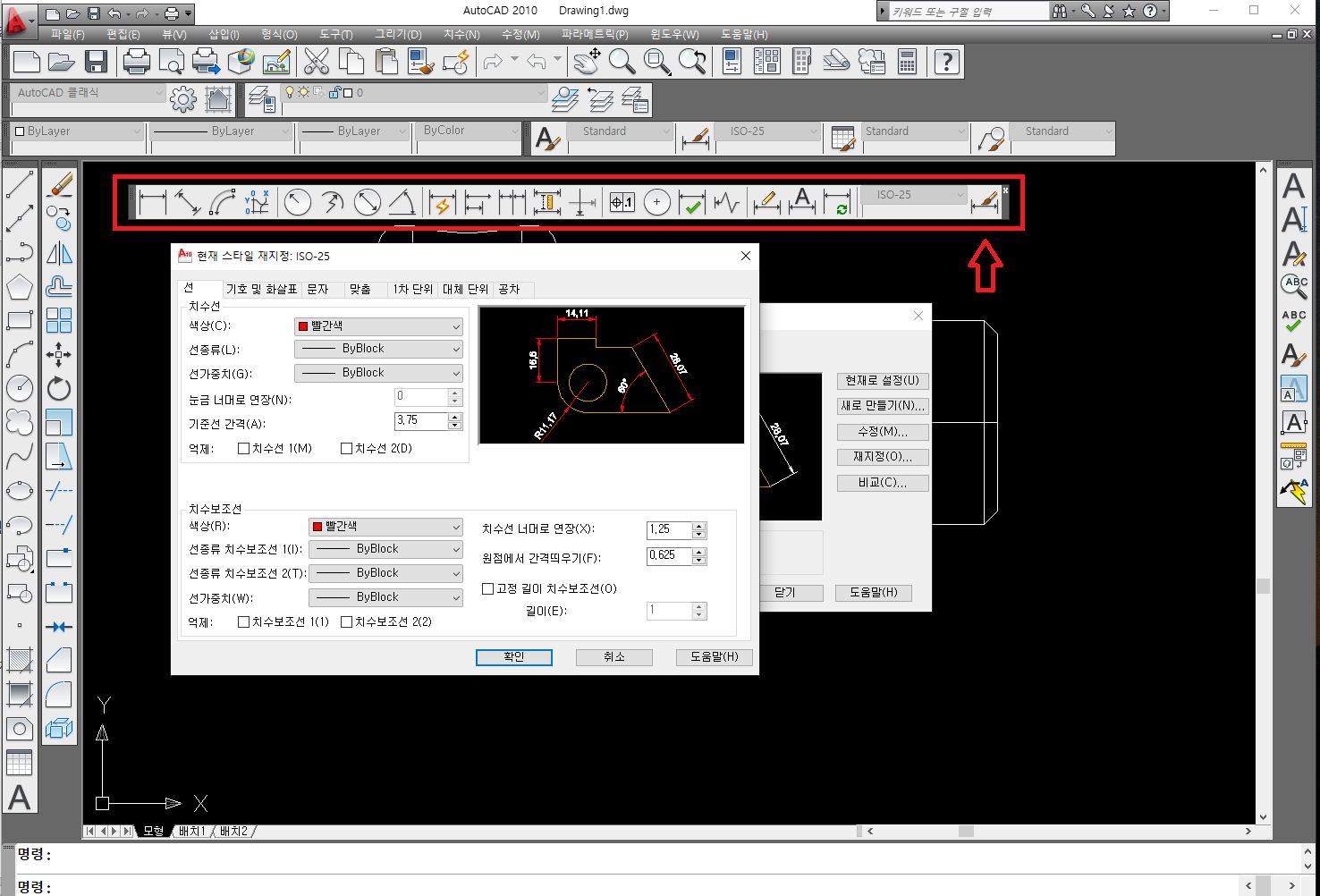

맨 오른쪽 치수도구 막대 꺼내

치수스타일 클릭 > 재지정 >

1) 선 탭 : 치수선, 치수보조선 빨강 / 가는 실선

2) 기호 및 화살표 : 닫고채움/ 닫고채움/ 화살표크기 3

3) 문자 : 노랑 / 3.5 치수선에 정렬 / 문자높이 3.5

4) 맞춤 전체 축적 사용

5) 1차단위 : 소수점 첫째자리 / 각도도 소수점 첫째자리

현재로 설정 클릭

닫기 클릭



★ 치수표시시 두 끝 꼭지점 선택후 처음 뗄 때 명령어 15(거리) 엔터



★ 치수에 파이 기입할 때 :

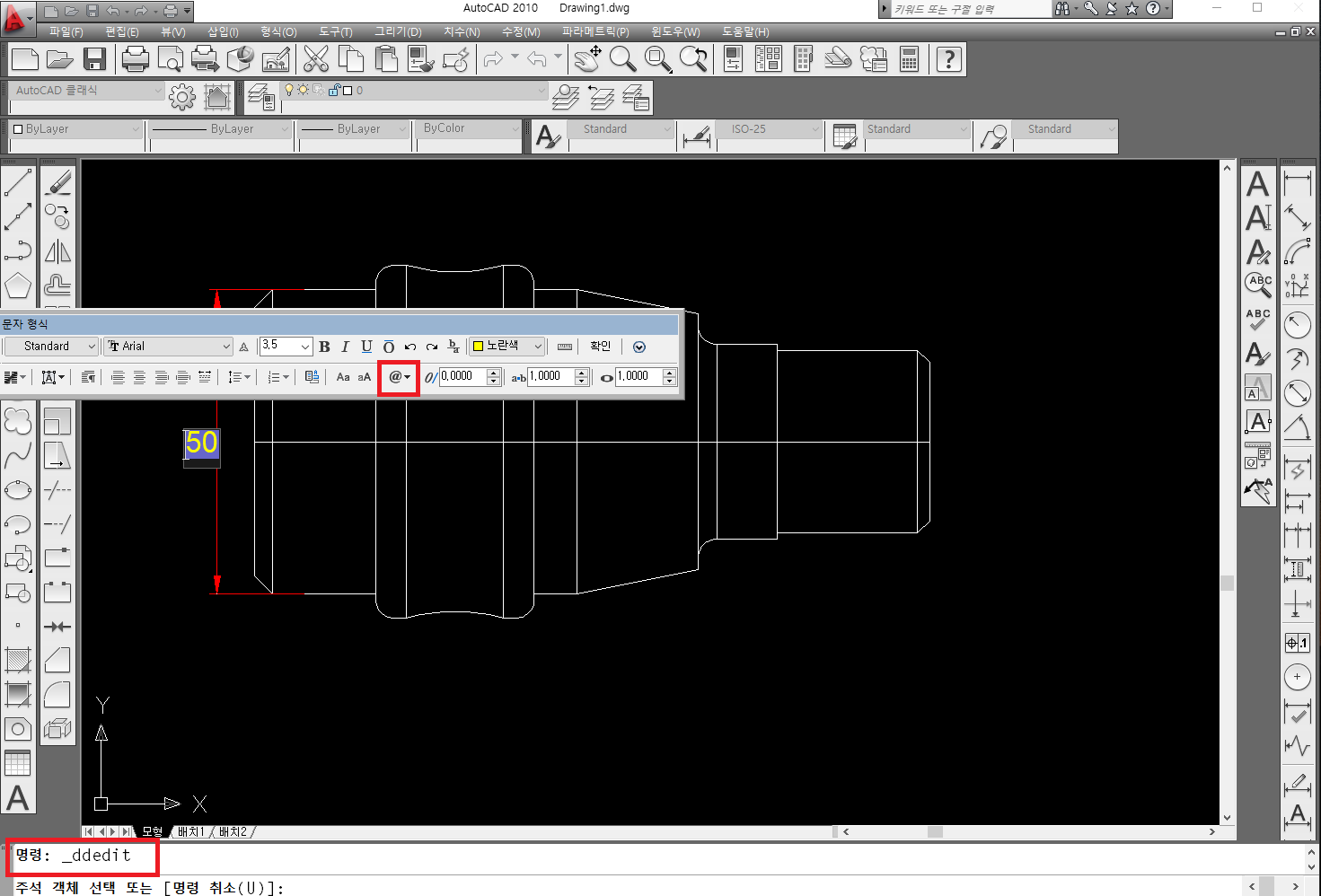

1) 하나씩 선택시: 명령어 ddedit Enter

%%c > 파이 > 확인 클릭

2) 여러개 선택시: 치수숫자 다 선택 후 Ctrl+1 (동시에 누르기)

1차단위 > 치수 머리말에 %%C  Enter



★ 불분명한 치수는 괄호로 표기 : ddedit 숫자 선택후 괄호넣기 (111)



★ 작업자 입장에서 도면 그리기 (정확하게)

★ 각도 기입시엔  shift %%d



[연습] 태극기 그리기 (Array, Offset, Mirror, Trim 활용)





1) 사각형 그리고, 가로 세로 중심선 그리기

2) 지름 200의 원 그린 후, 각도 확인 후 Line 그리고 2개의 작은 원 그리고, Trim

3) 4괘, 건곤감리 그리기 (리부터 그린 후, 오른쪽 Mirror, 위쪽으로 Mirror 하기)

4) 태극기 테두리 부분 위쪽 1개, 옆쪽 1개 그린후 Array로 넉넉하게 그린 후 > Trim 하고, 맞은편 부분 Mirror로 하기

★ circle 2p dP: @30<0 / 열간격 15
